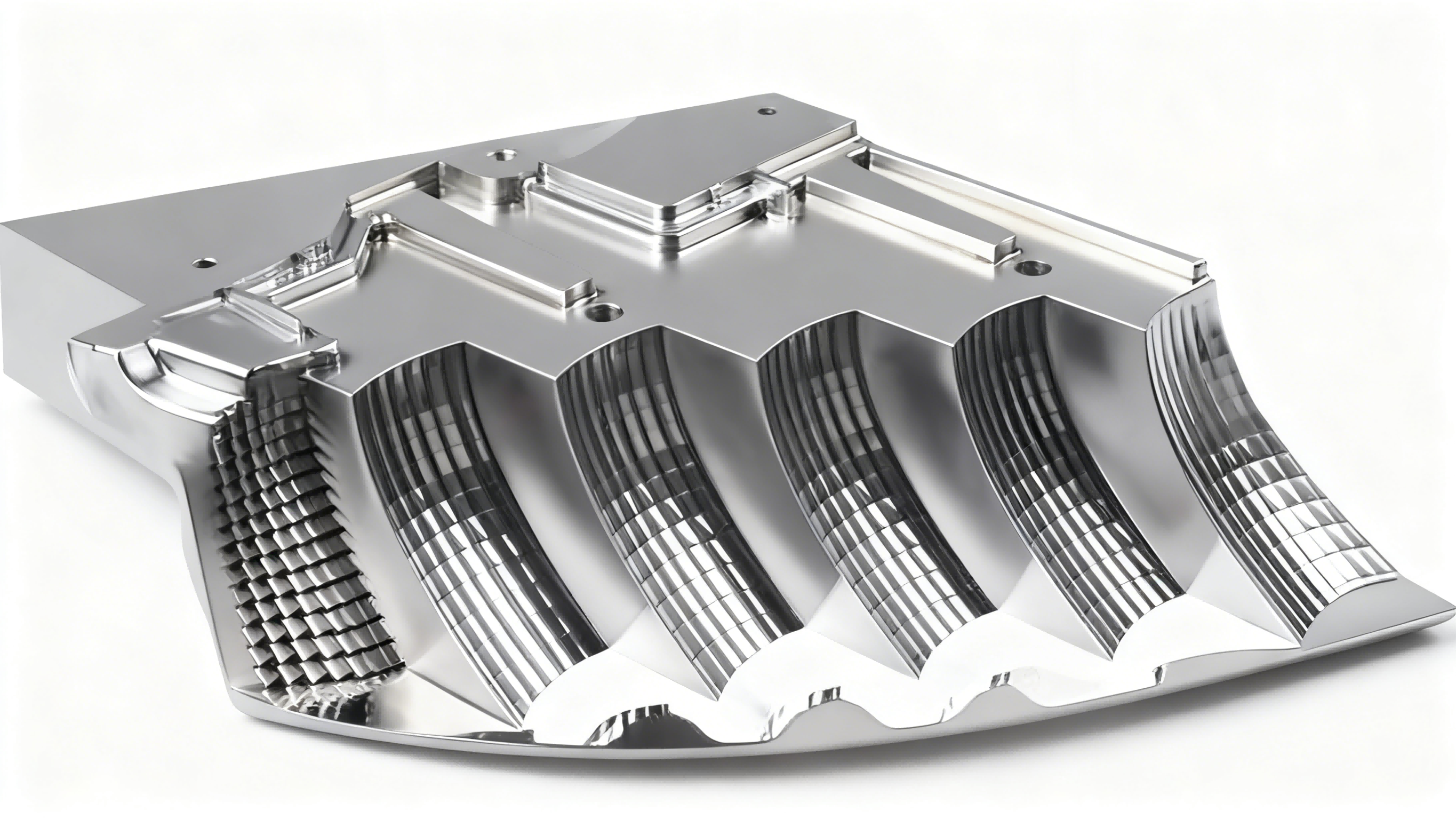

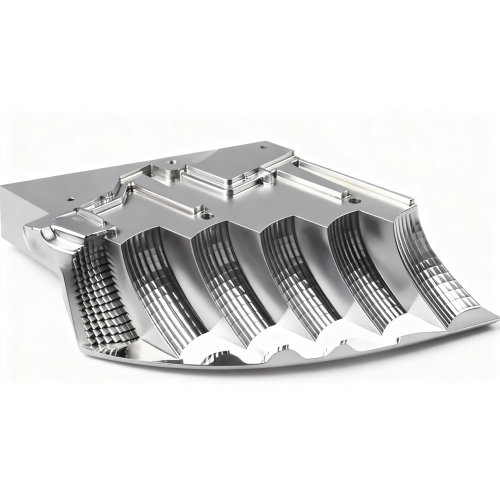

Yüksek Hassasiyetli 5 Eksenli CNC İşlenmiş Kalıp Eki – Karmaşık Otomotiv ve Medikal Enjeksiyon Kalıplama için Dayanıklı S136/H13 Çelik Boşluk
5 Eksenli CNC İşlenmiş Kalıp Ekleme, gelişmiş enjeksiyonlu kalıplama sistemleri için tasarlanmış yüksek performanslı bir çekirdek bileşendir. Çok boyutlu yüzeylere ve kesişen derin kanallara sahip karmaşık parçalar için tasarlanan bu kesici uç, yüksek hassasiyetli imalatın temel taşıdır.
CNC Kalıp Aksesuarları İşleme alanında uzman olarak, yüksek sertlik ve olağanüstü cilalama özellikleri arasında mükemmel bir denge elde etmek için S136, H13 veya NAK80 gibi birinci sınıf kalıp çeliklerini kullanıyoruz. VKE'nin 5 Eksenli CNC Frezeleme teknolojisi, karmaşık, katmanlı geometrilerin oluşturulmasına olanak tanıyarak elektroniklere yönelik her türlü Hassas kalıp için mükemmel parça ayırma ve üstün yüzey kalitesi sağlar.
Teknik Özellikler
| Feature Item |
Detailed Parameters |
| Material Options |
Premium Mold Steel: S136, H13, 718H, or NAK80 |
| Machining Precision |
Ultra-tight tolerances: ±0.005mm to ±0.01mm |
| Surface Roughness |
Controlled finishes from Ra 0.1μm to Ra 0.8μm |
| Hardness Level |
Post-heat treatment: HRC 48-54 |
| Machining Axes |
Simultaneous 5-Axis for multi-angled deep grooves |
| Application Industry |
Automotive lighting, Medical device housings, Precision optics |
| Durability |
High corrosion and wear resistance for long-life cycles |
Mühendislikte Öne Çıkanlar ve Hassas Üretim
- Eşzamanlı 5 Eksen Bağlantısı : Beş ekseni senkronize etme yeteneğimiz, derin, karmaşık boşlukları ve alttan kesmeleri tek bir kurulumda işlememize olanak tanır. 5 Eksenli Hassas CNC Frezelemeyi kullanarak, tıbbi ve üst düzey otomotiv bileşenleri için kritik bir gereksinim olan kalıp özelliklerinin konumsal doğruluğunu önemli ölçüde artırıyoruz.
- Olağanüstü Yüzey Bütünlüğü : Sabit bir takım-yüzey açısını koruyarak takım izlerini en aza indirir ve Ra 0,1μm kadar düşük bir yüzey pürüzlülüğü elde ederiz. Bu, manuel tezgah çalışmasını azaltır ve Optik enjeksiyonlu kalıplama ve parlak tüketici elektroniği için gerekli olan ayna benzeri bir yüzey sağlar.
- Optimize Edilmiş Isıl İşlem : Her kesici uç, HRC 48-54 sertliğine ulaşmak için sıkı bir vakumlu ısıl işleme tabi tutulur. Bu, kalıbın boyutsal sapma olmadan milyonlarca döngüye dayanabilmesini sağlar ve uzun üretim süreçlerinde tutarlı Sıkı toleranslı enjeksiyon kalıplamayı destekler.
- Karmaşık Derin Oluk Uygulaması : Karmaşık "kademeli" iç geometri, plastik akışını ve soğutma verimliliğini optimize etmek için özel olarak tasarlanmıştır. Gelişmiş Kalıp Tasarımı ve İmalatı sayesinde, bu özellikler çevrim sürelerini doğrudan azaltır ve parçanın bükülmesini önler, böylece kesici uçlarımızı yüksek hızlı Üretim Kalıplama Kalıplama için tercih edilen seçenek haline getirir.
Uygulama Senaryoları
Otomotiv iç/dış kaplamalarında, tıbbi sıvı dağıtım bileşenlerinde, hassas optik lenslerde ve havacılık yapısal plastik parçalarında kullanılan üst düzey enjeksiyon kalıpları için kritik öneme sahiptir.
