Vakumlu Döküm
Ürün Doğrulaması için Yüksek Kaliteli “Köprü” Prototipleri
Ürün geliştiricileri için ortak bir zorluk, çelik işlemenin önemli bir maliyeti ve teslim süresi olmadan, enjeksiyonla kalıplanmış bileşenlerin görünümünü, hissini ve performansını yakından taklit eden, genellikle 20 ila 50 birimlik küçük işlevsel parça partileri üretmektir.
VKE'nin Vakumlu Döküm hizmetleri , pazar doğrulaması, tasarım doğrulaması ve işlevsel testler için uygun maliyetli, hızlı bir çözüm sunar.
1. Vakumlu Döküm Prensibi ve İmalat İş Akışı
Ana Desen Oluşturma
Süreç, SLA 3D baskı veya CNC işleme yoluyla üretilen ve hassas geometri ve yüzey detayı sağlayan yüksek hassasiyetli bir ana modelle başlar.
Silikon Kalıp İmalatı
Ana desen, hava sıkışmasını ortadan kaldırmak için vakum koşulları altında sıvı silikonla kapsüllenir. Sertleştikten sonra master çıkarılır ve yüksek kaliteli bir kalıp boşluğu oluşturulur.
Poliüretan Reçine Döküm
Yüksek performanslı poliüretan reçineler silikon kalıba vakum altında enjekte edilir. Bu , dokular, logolar ve karmaşık yüzey ayrıntıları dahil olmak üzere ince özelliklerin minimum kusurla tamamen doldurulmasını sağlar.
2. Malzemeler, Tasarım Özgürlüğü ve DFM Avantajları
VKE'nin üretan döküm çözümleri, üretim plastiklerini simüle etmek için tasarlanmış gelişmiş reçine sistemlerini kullanır.
Üretim Benzeri Malzeme Simülasyonu
ABS, Polipropilen (PP) ve şeffaf Polikarbonatın (PC) mekanik ve görsel özelliklerini yakından taklit eden reçine seçenekleri sunuyoruz.
Yumuşak Dokunuşlu Kalıplama Yeteneği
Prosesimiz, tek bir kalıp döngüsünde sert alt tabakalar üzerine TPE üst kalıplamayı destekler; ergonomik tutma yerleri, tüketici elektroniği ve giyilebilir cihazlar için idealdir.
Gelişmiş Tasarım Esnekliği
Silikon kalıpların doğal esnekliği nedeniyle, vakumlu döküm, çelik aletlerde tipik olarak kaydırıcılar veya kaldırıcılar gerektiren küçük alttan kesmelere ve karmaşık özelliklere izin vererek hem maliyeti hem de tasarım kısıtlamalarını azaltır.
Başarı Örneği – Tüketici Elektroniği

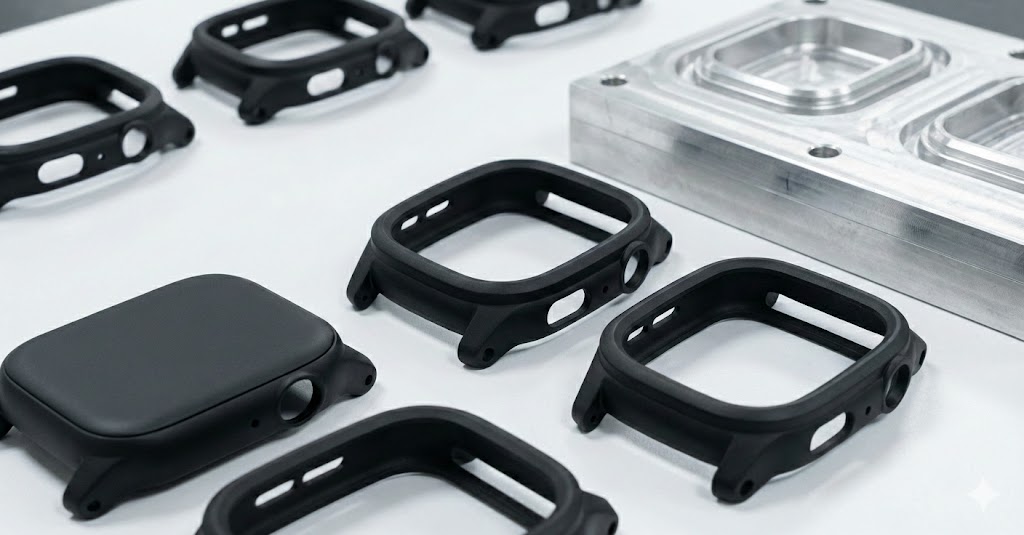

Proje: Akıllı Giyilebilir Cihaz Muhafazası
Sektör: Tüketici Elektroniği
Meydan okumak
Bir tüketici elektroniği markası, tasarım doğrulamayı, kullanıcı testini ve erken pazar lansmanını desteklemek amacıyla yeni bir giyilebilir cihaz için 50-300 adet üretim amaçlı muhafazaya ihtiyaç duydu. Sertleştirilmiş çelik takımlara yatırım yapmadan neredeyse enjeksiyonla kalıplanmış yüzey kalitesi , sıkı boyut toleransları ve kısa teslimat süresi elde etmek için gereken parçalar.
Çözüm
VKE , Vakumlu Döküm + Hızlı Takımlama hibrit yaklaşımını uyguladı. İlk birimler, hızlı doğrulama için vakumlu döküm yoluyla üretildi, ardından pilot üretim için daha yüksek hacimli, enjeksiyonla kalıplanmış parçalar sağlamak üzere alüminyum hızlı kalıplama yapıldı.
Teknik Parametreler
- Malzeme Simülasyonu: ABS benzeri ve PC benzeri poliüretan
- Tolerans: ±0,15 mm (vakumlu döküm), ±0,05 mm (hızlı kalıplama)
- Yüzey Kaplama: Yumuşak dokunuşlu üst kalıplama ile SPI-B eşdeğeri
- Kalıp Ömrü:
○ Silikon kalıp: 20–25 çekim
○ Alüminyum hızlı alet: 3.000–5.000 çekim
- Kurşun zamanı:
○ Vakumlu döküm: 7–10 gün
○ Hızlı kalıplama: 12–15 gün
Sonuçlar
- Tasarım doğrulaması planlanandan 3 hafta daha hızlı tamamlandı
- Müşteri demolarına uygun birinci sınıf kozmetik kalitesi
- Seri üretim takımlarına sorunsuz geçiş
Sonuç
Müşteri, pilot üretimi planlanan zamanda başlattı ve minimal tasarım revizyonlarıyla çelik takımlara geçerek pazara sunma süresi riskini önemli ölçüde azalttı.
Başarı Örneği – Tıbbi Cihaz
Proje: El Tipi Teşhis Cihazı Muhafazası
Sektör: Tıbbi Cihazlar
Meydan okumak
Bir tıbbi cihaz üreticisi müşterisinin, klinik değerlendirme ve düzenleyici testler için 500 işlevsel muhafazaya ihtiyacı vardı. Parçalar yüksek boyutsal doğruluk , tutarlı malzeme performansı ve izlenebilirlik gerektiriyordu; aynı zamanda düzenleyici onay öncesinde sertleştirilmiş çelik kalıpların uzun teslim süresi ve maliyetinden de kaçınıyordu.
Çözüm
VKE, alüminyum ekler ve modüler kalıp tabanları kullanan bir Hızlı Enjeksiyon Kalıplama çözümünü devreye aldı. Erken DFM analizi, tıbbi tasarım standartlarına uygunluğu ve gelecekteki üretim araçlarıyla uyumluluğu sağladı.
Teknik Parametreler
- Malzeme: Tıbbi sınıf ABS / PC karışımı
- Tolerans: ±0,05 mm kritik özellikler
- Yüzey Kaplaması: Kalıplanmış mat doku (parlama önleyici)
- Kalıp Ömrü: 5.000–10.000 çekim (köprü işleme)
- Kurşun zamanı:
○ Kalıplama: 10–15 gün
○ Parça üretimi: 3–5 gün
Sonuçlar
- Çelik kalıplara kıyasla takım maliyetinde %60 azalma
- Tüm parçalar işlevsellik, montaj ve düşme testlerinden geçmiştir
- Klinik doğrulama planlanandan önce tamamlandı
Sonuç
Müşteri, mevzuat doğrulamasını başarıyla tamamladı ve aynı doğrulanmış parça geometrisiyle doğrudan seri üretime geçti.
