Yüksek Yoğunluklu Örtülü PCB Başlık Konektörü - Güvenilir Sinyal İletimi için Altın Kaplama Çift Sıralı Pimlere Sahip 260°C Yeniden Akış Özellikli Karttan Karta Plaka

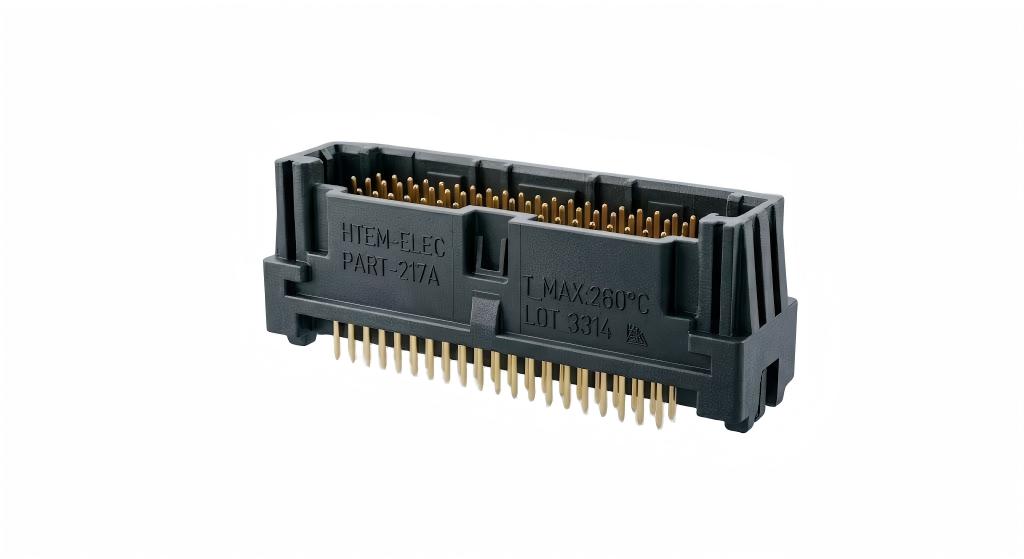

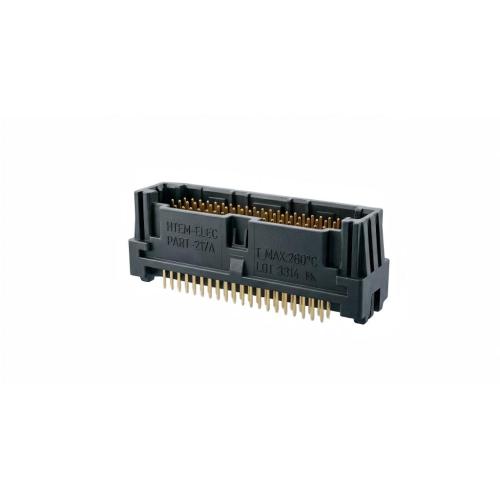

VKE'nin Dikey Örtülü Pin Başlığı (PART-217A), PCB'ler arasında güvenli ve hatasız sinyal yönlendirmesi için tasarlanmış yüksek yoğunluklu bir ara bağlantı çözümüdür. Bu çift sıralı başlık, pimlerin yanlış hizalanmasını önleyen ve taşıma ve birleştirme sırasında kontakları koruyan koruyucu bir plastik örtüye sahiptir . Mikro Elektrik Konnektörleri alanında lider olan VKE, bu muhafazaları modern elektroniklerin küçülen ayak izlerini karşılayacak şekilde tasarlar. Konektör mahfazası, kurşunsuz yeniden akışlı lehimleme için gereken 260°C tepe sıcaklıklarına dayanabilen yüksek performanslı polimerlerden (tipik olarak LCP veya PA9T) kalıplanmıştır. Hassas Mikro Kalıplama konusundaki uzmanlığımız, bu ultra minyatür, ısıya duyarlı bileşenlerde bile yapısal bütünlüğü korumamıza olanak tanır.
Teknik Özellikler
| Feature Item |
Detailed Parameters |
| Part Identification |
PART-217A (Lot 3314) |
| Temperature Resistance |
The maximum temperature: 260℃(Reflow Soldering Compatible) |
| Material Base |
LCP (Liquid Crystal Polymer) - High fluidity & thermal stability |
| Contact Geometry |
Dual-Row Shrouded Design (Approx. 40P - 60P) |
| Contact Plating |
Gold over Nickel (Ensures low contact resistance & anti-oxidation) |
| Mounting Style |
Through-Hole (DIP) with precision solder tails |
| Electrical Rating |
Est. 1A - 3A / 50V - 250V AC/DC |
Mühendislikte Öne Çıkanlar ve Kalite Kontrol
- Sıfır Kusurlu Pin Hizalaması : VKE, her pinin mükemmel şekilde dikey ve düzlemsel olmasını sağlamak için çok aşamalı otomatik yerleştirme ekipmanı kullanır ve PCB montajı sırasında %100 ilk geçiş verimi sağlar.
- Gelişmiş Kalıp Akışı Tasarımı : Örtülü muhafazanın ultra ince duvarları, yüksek hızlı, yüksek basınçlı enjeksiyon gerektirir. Hava tuzaklarını önlemek ve 60'tan fazla pim bölmesinde eşit malzeme yoğunluğu sağlamak için Sıkı toleranslı enjeksiyon kalıplama tekniklerini kullanıyoruz.
- Üstün Termal Performans : 260°C derecesi, bu konektörün bükülme veya kabarma olmadan standart SMT hatlarına entegre edilmesini sağlar. Yeni tasarımlar için, seri üretim öncesinde termal performansı doğrulamak amacıyla Elektronik Muhafaza Prototip Kalıpları ve hızlı konnektör örneklemesi sağlıyoruz.
- Gelişmiş Çiftleşme Güvenliği : Örtü içindeki entegre kilitleme girintileri ve polarizasyon yuvaları, birleştirme kablosunun veya kartın yalnızca doğru yönde yerleştirilebilmesini sağlar. Bu hassasiyet düzeyi , elektronik bölümümüze yönelik Hassas kalıplarımızın ayırt edici özelliğidir.
Uygulama Senaryoları
Bu örtülü başlıklar Endüstriyel Otomasyon Kalıplama kontrolörleri, telekomünikasyon altyapısı, tıbbi teşhis ekipmanı ve otomotiv bilgi-eğlence PCB'leri için gereklidir.
