Hassas Enjeksiyonla Kalıplanmış Kontrol Paneli Çerçevesi – Cihaz ve Otomotiv HMI için Entegre PCB Montaj Noktalarına Sahip Yüksek Dayanıklı PC/ABS Ekran Muhafaza Çerçevesi

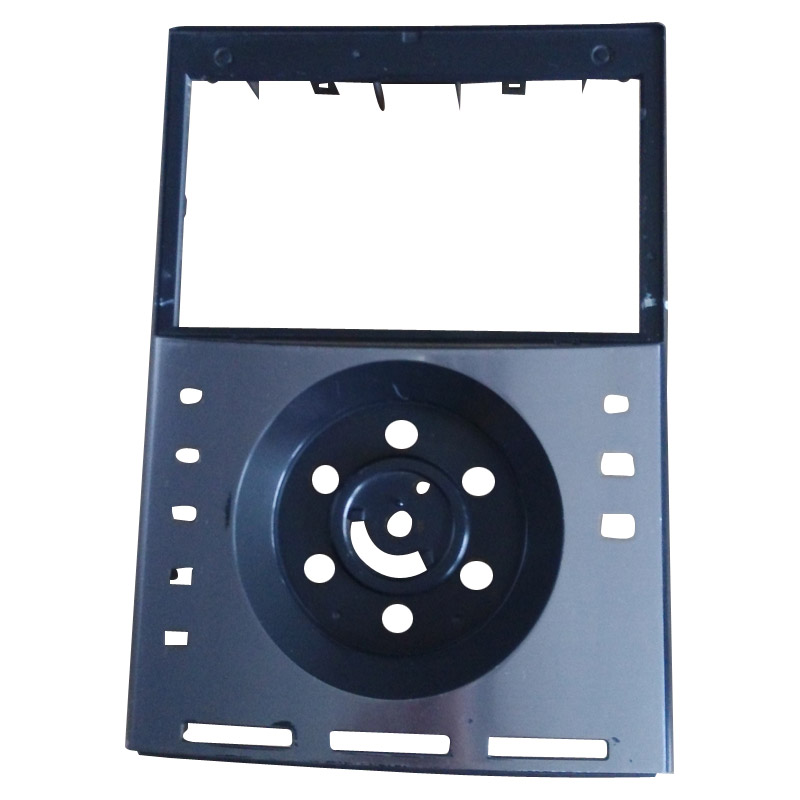

VKE'nin Hassas Kontrol Paneli Çerçevesi, estetik dış arayüzler ile hassas dahili elektronikler arasındaki boşluğu kapatmak için tasarlanmış kritik bir iç yapısal çerçevedir. Ekran entegrasyonu için geniş bir üst dikdörtgen açıklık ve döner kodlayıcılar için özel bir alt dairesel montaj bölgesi ile tasarlanan bu çerçeve, tüm HMI (İnsan-Makine Arayüzü) yığını için mutlak sağlamlık sağlar. Birinci sınıf PC/ABS alaşımlarından veya yüksek darbeye dayanıklı ABS'den kalıplanmış olup, hassas PCB'leri korumak için gereken boyutsal kararlılığı sağlar. VKE, bu çerçevelerin yüksek performanslı donanım için gerekli darbe direncini sağlarken çevresel deformasyona karşı da dayanıklı olmasını sağlamak için abs plastik enjeksiyon kalıplama uzmanlığından yararlanıyor.
Teknik Özellikler
| Feature Item |
Detailed Parameters |
| Material Grades |
PC/ABS (Heat resistant), ABS (High strength), or PP (Toughness) |
| Dimensions |
Medium-format footprint: Approx. 150mm ×200mm |
| Precision Tolerance |
Ultra-tight ±0.05mm to ±0.1mm for zero-play assembly |
| Wall Thickness |
Uniformly controlled at 1.5mm - 2.5mm to prevent sink marks |
| Surface Treatment |
Technical Texture (MT11010), High Gloss, or Matte Finish |
| Mounting Features |
Molded-in snap-fits, screw bosses, and display alignment tabs |
| Compatibility |
Optimized for standard TFT/LCD modules and rotary switch integration |
Mühendislikte Öne Çıkanlar ve Tasarım Mantığı
- Optimize Edilmiş Ekran Hizalaması : Üst çerçeve, girintili çıkıntılara ve hassas konumlandırılmış ayırıcılara sahiptir. Karmaşık arayüz tasarımları için, mükemmel şekilde hizalanmış bir görsel çıktı sağlamak amacıyla ekran modüllerini otomatik olarak ortalamak için elektronik teknolojisine yönelik Precision kalıp kullanıyoruz.
- Dengeli Yapısal Sağlamlık : VKE, çerçevenin kurulum torku altında düz kalmasını sağlamak için çevre nervürlü bir tasarım kullanır. Projeniz yüksek hassasiyetli metal parçalar veya özel donanım gerektiriyorsa Özel CNC İşleme bileşenlerini doğrudan montaj sürecine entegre edebiliriz.
- Gelişmiş Malzeme Akışı Yönetimi : Yüksek toleransları korumak amacıyla, boşluk boyunca eşit basınç sağlamak amacıyla çok noktalı geçit kullanıyoruz. Bu düzeydeki Sıkı toleranslı enjeksiyon kalıplama, hem dairesel hem de dikdörtgen açıklıkların bütünlüğünü aynı anda korumak için gereklidir.
- İkincil İşlem Uyumluluğu : Çerçeve yüzeyi yüksek yapışma sağlayacak şekilde tasarlanmıştır. Bu, serigrafi, lazer gravür veya EMI koruyucu kaplamalar gibi ikincil işlemler gerektiren Tüketici elektroniği kalıpları için idealdir.
Uygulama Senaryoları
Bu çerçeveler akıllı ev aletlerinde, Endüstriyel Otomasyon Kalıplama denetleyicilerinde, otomotiv bilgi-eğlence yığınlarında ve üst düzey güvenlik sistemi merkezlerinde bulunur.
