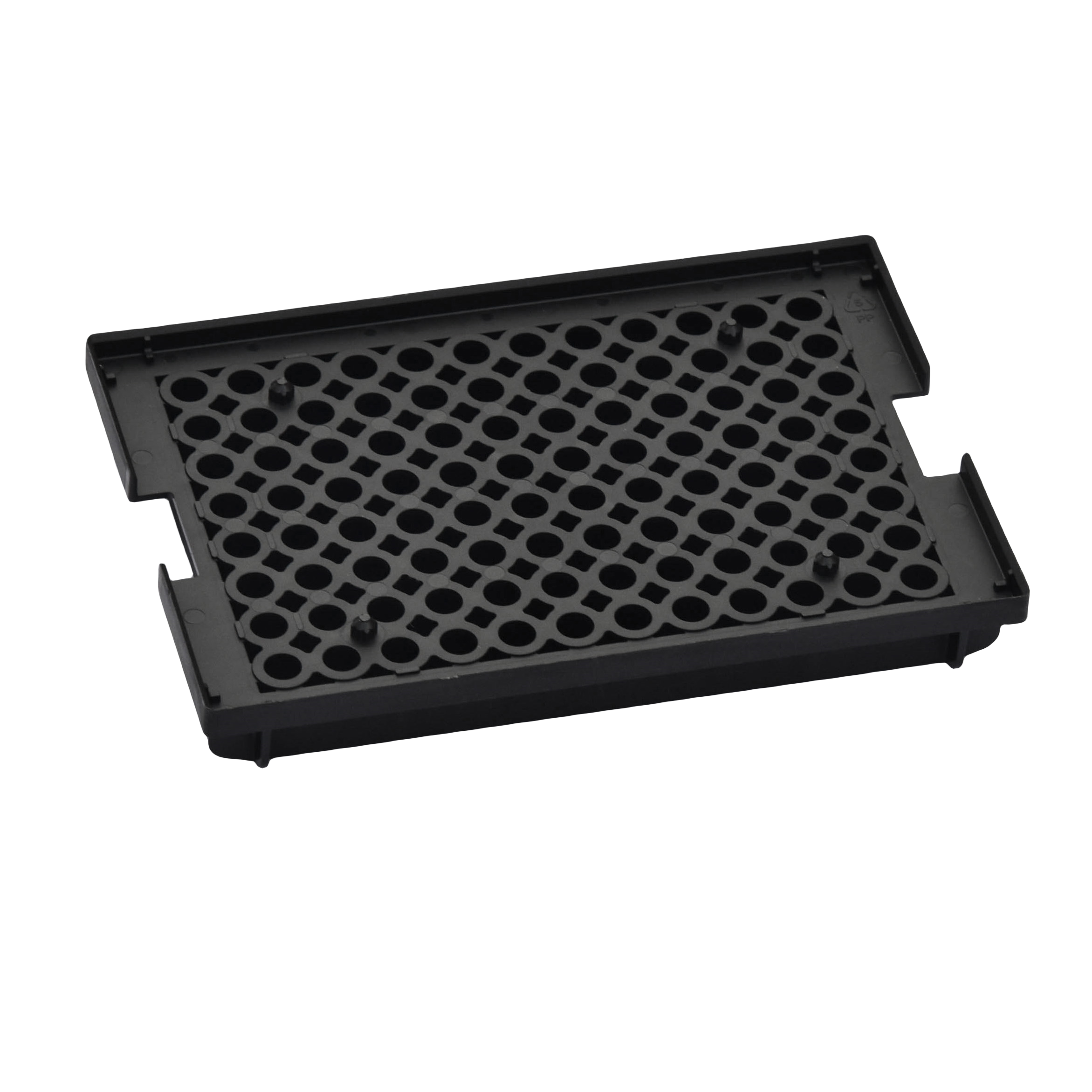

Otomotiv Plastik Modül Taşıyıcı – Elektronik Bileşenler için Yüksek Hassasiyetli PA66+GF30 Yapısal Braket
Elektronik Modül Taşıyıcı olarak da adlandırılan Otomotiv Plastik Braketi, araç elektroniği ve sensör dizileri için sağlam montaj sağlamak üzere tasarlanmış özel bir yapısal bileşendir. Sofistike ızgara tarzı bir mimariye sahip olan bu braket, güç-ağırlık oranlarını en üst düzeye çıkaracak şekilde tasarlanmıştır. Otomotiv enjeksiyon kalıplama alanında lider olarak, zorlu ortamlarda olağanüstü boyutsal kararlılık ve ısı direnci sağlamak için yüksek performanslı PA66+GF30 veya PBT+GF kullanıyoruz.
Teknik Özellikler
| Feature Item |
Detailed Parameters |
| Material Selection |
PA66+GF30 / PBT+GF (High Rigidity) |
| Manufacturing Process |
High-Precision Injection Molding |
| Dimensional Tolerance |
Ultra-tight control within ±0.05mm to ±0.1mm |
| Flammability Rating |
Compliant with UL94-V0 Standards |
| Surface Finish |
Technical Texture MT11010 / VDI 24-27 Spark Finish |
| Estimated Dimensions |
Approximately 150mm×100mm× 20mm |
| Part Weight |
Optimized range of 50g - 150g |
Mühendislikte Öne Çıkanlar ve Tasarım Verimliliği
- Güçlendirilmiş Yapısal Bütünlük :% 30 cam elyafın entegrasyonu, yüksek elastikiyet modülü sağlar. Üretim Aletleri Kalıplama sürecimiz, fiberin eşit dağılımını sağlayarak taşıyıcının yüksek frekanslı titreşim veya mekanik stres altında deforme olmasını önler.
- Gelişmiş Ağırlık Optimizasyonu : Izgara benzeri tasarım, araç ağırlığını önemli ölçüde azaltırken gerekli desteği sağlar. Bu, geleneksel ağır metal braketleri yüksek mukavemetli polimerlerle değiştiren Mühendislik Plastik Büyük parça kalıplama uzmanlığımızın ayırt edici özelliğidir.
- Hassas Arayüz Hizalaması : Yüksek Hassasiyetli Aletler ve Kalıplar kullanarak, tüm geçmeli bağlantıların ve hizalama pimlerinin ± 0,05 mm'ye kadar doğru olmasını sağlıyoruz. Bu Sıkı toleranslı enjeksiyon kalıplama seviyesi, Tier-1 üretim hatlarında kesintisiz otomatik montaj için kritik öneme sahiptir.
- Termal ve Kimyasal Direnç : Geniş sıcaklık aralıklarında yapısal özellikleri koruyacak şekilde tasarlanmıştır. Seri üretimden önce taşıyıcının termal döngü ve kimyasallara maruz kalma altındaki performansını doğrulamak için Otomotiv prototip kalıplama sunuyoruz.
Uygulama Senaryoları
Hem geleneksel İçten Yanmalı Motorlu (ICE) araçlarda hem de Elektrikli Araçlarda (EV'ler) Motor Kontrol Ünitelerini (ECU'lar), sensör kümelerini, ADAS modüllerini ve güç yönetimi elektroniklerini barındırmak için gereklidir.
OEM ve 1. Kademe İş Ortakları için Avantajlar
- Üstün Yüzey Kalitesi : Yarı açık bileşenler için yüksek kaliteli görünüm ve dokunma hissi sağlayan MT11010 gibi teknik kaplamalar mevcuttur.
- Gelişmiş Güvenlik : UL94-V0 yanıcılık uyumluluğu, braketin elektrik arızası durumunda güvenilir bir bariyer görevi görmesini sağlar.
- Ölçeklenebilir Üretim : Çok boşluklu kalıp konfigürasyonlarımız, parçadan parçaya tutarlı tekrarlanabilirlik ile yüksek hacimli çıktıya olanak tanır.
Kalite Kontrol ve Doğrulama
Her Otomotiv Yapısal Desteği , Koordinat Ölçüm Makinesi (CMM) denetimi , Titreşim Testi ve Termal Yaşlandırma dahil olmak üzere sıkı bir doğrulama sürecinden geçer. Her parçanın küresel otomotiv endüstrisinin tavizsiz güvenlik standartlarını karşıladığından emin olmak için IATF 16949 kalite yönetim sistemi altında çalışıyoruz.
