Hassas Enjeksiyonla Kalıplanmış Plastik Filtre Kafesi – Endüstriyel Filtrasyon Sistemleri için Yüksek Dayanıklı PA66/PP Sekizgen Tabanlı Yapısal Destek İskeleti

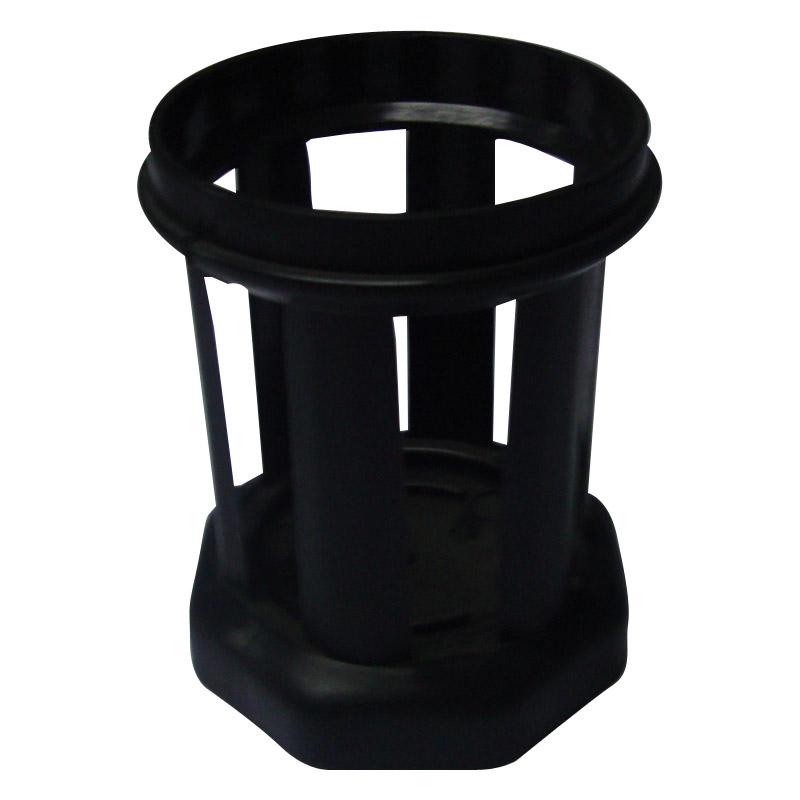

VKE'nin Plastik Filtre Kafesi, endüstriyel sıvı sistemlerinde filtreleme ortamı için sağlam yapısal takviye sağlamak üzere tasarlanmış kritik bir dahili bileşendir. Bu enjeksiyonla kalıplanmış iskelet, yüksek basınç farkları altında filtrenin çökmesini önleyecek şekilde tasarlanmıştır ve tutarlı akış hızları ve optimum filtreleme performansı sağlar. Özel 6-8 nervürlü dikey destek yapısı ve benzersiz Sekizgen Tabana sahip bu kafes, üstün burulma stabilitesi sunar. VKE, bu yapısal kaburgaların Endüstriyel Otomasyon Kalıplama montaj hatlarında kurulum kolaylığı için gerekli olan mükemmel dikey hizalamayı korumasını sağlamak için Hassas Enjeksiyonlu kalıplamayı kullanır.
Teknik Özellikler
| Feature Item |
Detailed Parameters |
| Material Selection |
PA66 (Nylon), PP (Polypropylene), or ABS (GF-Reinforced optional) |
| Wall Thickness |
Precision optimized at 1.5mm - 3.0mm for maximum rigidity |
| Base Geometry |
Structural Octagonal Design for anti-rotation and tool-assisted fitting |
| Support Structure |
Integrated 6-8 Vertical Ribs for uniform load distribution |
| Height & Diameter |
Fully customizable to meet specific filter housing dimensions |
| Chemical Resistance |
High compatibility with oils, coolants, and standard industrial solvents |
| Surface Quality |
Flash-free finish to prevent tearing of delicate filter membranes |
Mühendislikte Öne Çıkanlar ve Operasyonel Değer
- Hidrodinamik Nervür Tasarımı : Dikey sütunlar, radyal sıkıştırmaya direnmek için gerekli mekanik gücü sağlarken akış direncini en aza indirecek şekilde aerodinamik olarak profillenmiştir.
- Yüksek Bütünlüklü Üst Flanş : Dairesel üst yaka, filtre kafasıyla mükemmel bir hermetik sızdırmazlık sağlamak ve sıvı geçişini etkili bir şekilde önlemek için Sıkı toleranslı enjeksiyon kalıplama ile kalıplanmıştır. Özel sızdırmazlık gereksinimleri için, doğrudan flanş üzerine Su Geçirmez Conta Üst Kalıplama da sağlayabiliriz.
- Dönmeyi Önleyen Sekizgen Taban : Standart yuvarlak tabanlardan farklı olarak sekizgen geometri, filtre muhafazası içinde mekanik bir kilit sağlar ve bu da onu sık sık yüksek torklu bakım gerektiren sistemler için ideal kılar.
- Malzeme Çok Yönlülüğü : Yüksek sıcaklık uygulamaları için (150°C'ye kadar) GF-PA66 kullanıyoruz. Filtrasyon sisteminiz tıbbi düzeyde saflık gerektiriyorsa, katı sağlık ve laboratuvar standartlarını karşılamak için LSR Temiz Oda Kalıbı ve Sınıf 8 Temiz Oda Kalıbını da sunuyoruz.
Filtreleme Bileşenleri için Neden VKE'yi Seçmelisiniz?
VKE, seri üretime geçmeden önce akış dinamiklerini ve yapısal bütünlüğü test etmenize yardımcı olmak için kapsamlı Hızlı Prototipleme Üretim hizmetleri sağlar. İster standart bir endüstriyel filtre, ister karmaşık bir Tıbbi Cihaz enjeksiyon kalıplama bileşeni geliştiriyor olun, mühendislik ekibimiz her Çok Boşluklu Kalıbın tutarlı, yüksek performanslı sonuçlar sunmasını sağlar.
